جدار غابيون
قفص لوحي مزدوج · أسلاك Ø6–8 mm · جلفنة بالغمس الساخن · ارتفاع 1030–2030 mm · محشو بالحجارة
نظام جدار غابيون يجمع بين القفص اللوحي المزدوج المجلفن والحجارة المحلية. يوفر أداءً هندسياً وجمالاً طبيعياً في تطبيقات جدران الاستناد وتنسيق الحدائق وتخوم المباني. لا يتطلب أساسات، وبنيته المسامية تُدير ضغط المياه بكفاءة.
- الارتفاع1030–2030mm
تصنيع معتمد دولياً ومُحقَّق
- ISO 9001:2015Kalite Yönetim Sistemi
- ISO 14001:2015Çevre Yönetim Sistemi
- ISO 45001:2018İş Sağlığı ve Güvenliği Yönetim Sistemi
- CECE Uygunluk Beyanı (EN 10223-4)
- TSETürk Standardlarına Uygunluk
قفص Double Panel. ثقل الحجارة، قوة الجلفنة.
القفص اللوحي المزدوج المصنوع من أسلاك Ø6–8 mm يحافظ على ثباته البُعدي في مواجهة الأحمال الثقيلة للحجارة. طلاء الجلفنة بالغمس الساخن (EN ISO 1461) يوفر مقاومة تآكل تتجاوز 50 عاماً. أسلاك الربط تُثبّت اللوحتين وتمنح القفص صلابة هيكلية ثلاثية الأبعاد.
- Double Panel — شبكة ملحومة بوجهين
- أسلاك Ø6×5×6 mm أو Ø8×6×8 mm
- جلفنة بالغمس الساخن — 70–85 μm، أكثر من 50 عاماً
- عمود قطاع مجوف مستطيل 40×120×3 mm — بنفس طلاء الجلفنة
إنتاج متكامل من المواد الخام إلى مراقبة الجودة
- 01
توريد الأسلاك
تُوفَّر أسلاك فولاذية عالية المقاومة بقطر Ø6–8 mm وفق معيار EN 10025؛ تُطبَّق اختبارات المقاومة والصلابة عند استلام المواد.
- 02
لحام Double Panel
تُلحَم الأسلاك في خطوط لحام نقطي آلية بهيكل قفص مزدوج الوجه؛ يُراقَب توحيد فتحات الشبكة وتفاوتات الأبعاد.
- 03
أسلاك الربط والتشكيل
تُثبَّت أسلاك ربط داخلية بين اللوحتين لمنح القفص صلابة هيكلية ثلاثية الأبعاد؛ يُقطع القفص وفق أبعاد الوحدة المطلوبة.
- 04
الجلفنة بالغمس الساخن
تُعالج الأقفاص والأعمدة في حمام جلفنة بالغمس الساخن وفق معيار EN ISO 1461؛ طبقة جلفنة بسماكة 70–85 μm توفر مقاومة تآكل تتجاوز 50 عاماً.
- 05
مراقبة الجودة والتغليف
يُفحص مقاومة اللحام وسماكة طلاء الجلفنة وتفاوتات الأبعاد؛ تُشحن الوحدات والأعمدة معاً في حزمة واحدة.

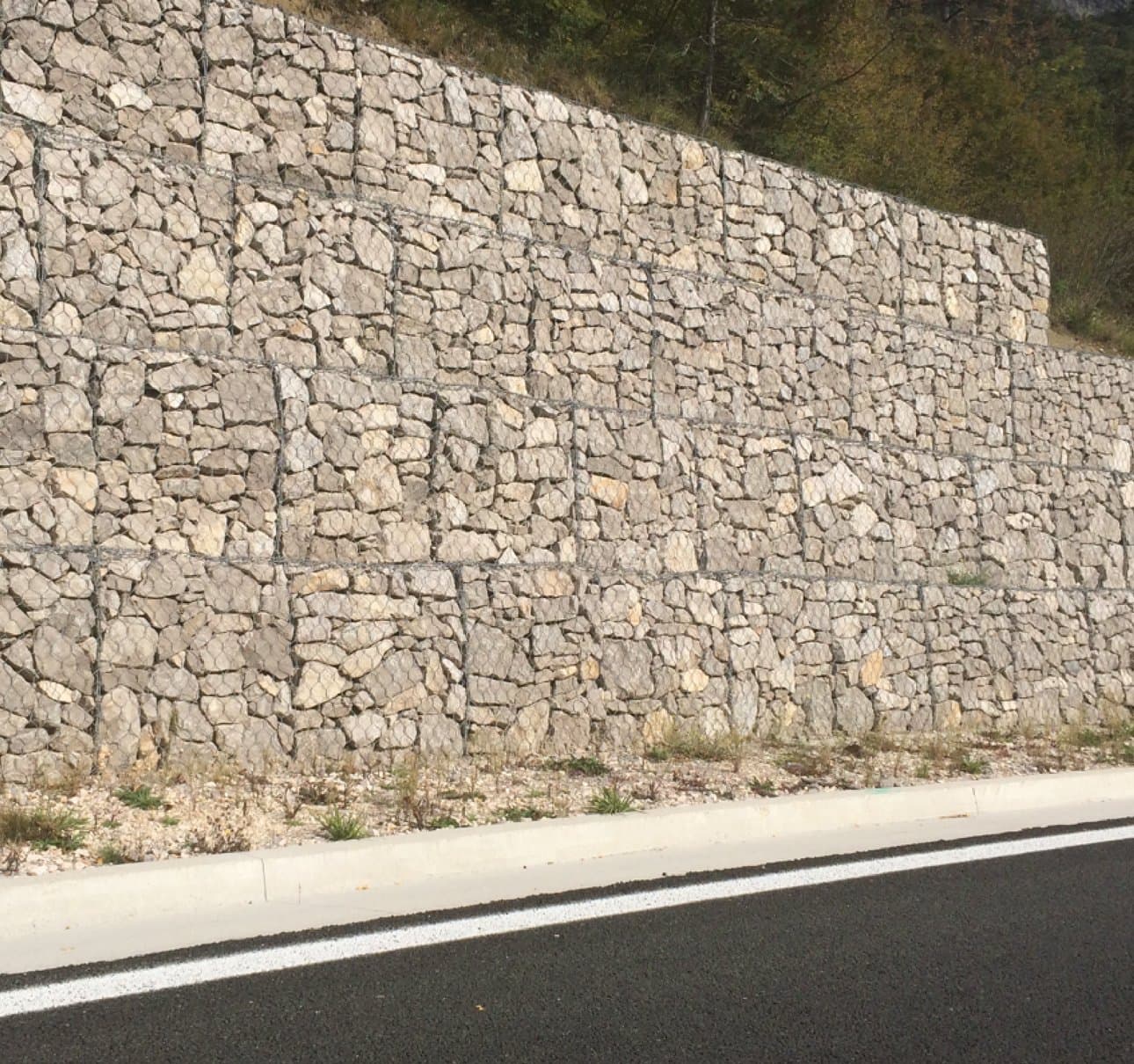

دعم موثوق لجوانب الطرق والأراضي المنحدرة
يجعل الجمع بين الكتلة الثقيلة للحجارة ونفاذية المياه من جدار الغابيون الخيار المفضل في تطبيقات الاستناد. يصمد بثقله أمام ضغط التربة مع تصريف المياه، ويتكيّف بمرونته مع الزلازل والهبوط في الأراضي المنحدرة التي تتصدع فيها الهياكل الصلبة.
- بنية نافذة للمياه — لا تراكم لضغط هيدروستاتيكي
- نظام مرن — يتكيّف مع حركات التربة
- لا يتطلب أساسات — تركيب سريع
- خيارات ارتفاع 1030–2030 mm
حلول مهندسة لكل قطاع
İstinat & Şev Stabilitesi
Yol kenarı, dağ yamacı ve eğimli arazilerde şev kaymasını ve erozyon hasarını önler; su geçirgen yapısıyla hidrostatik baskıyı dağıtır.
Bahçe & Peyzaj
Villa, konut ve park projelerinde terasa ve zemin kademe duvarları; yerel taş seçimiyle çevreyle uyumlu doğal estetik.
Gürültü & Görsel Bariyer
Yoğun taş kütlesi akustik yalıtım sağlar; yol, otoyol ve sanayi tesisi kenarlarında hem gürültü hem görsel ekran.
Erozyon Kontrolü
Dere yatağı, nehir kıyısı ve drenaj kanalı kenarlarında zemin yıkılmasını engeller; su akışına uyum sağlayan esnek yapı.
Kentsel & Kamusal Alan
Belediye parkı, meydan, bisiklet yolu sınırı ve okul bahçesi düzenlemelerinde modern-doğal görünümlü sınır ve oturma elemanı.

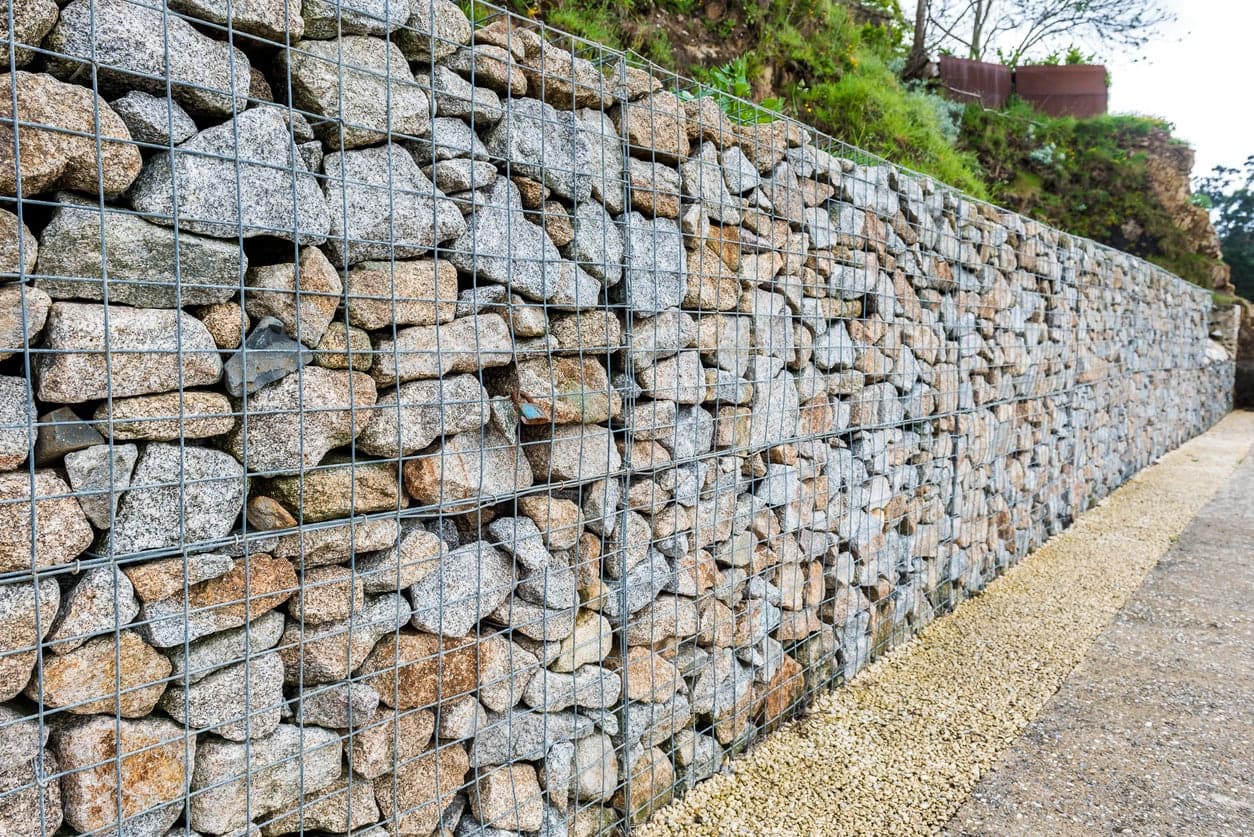

جمالية طبيعية متناغمة مع البيئة بالحجارة المحلية
الأقفاص المحشوة بالجرانيت أو البازلت أو الحجر الجيري تنسجم مع النسيج البيئي المحيط. مع الوقت، تترسب الطحالب والنباتات على سطح القفص فتتحول الجدار إلى عنصر طبيعي بالكامل. لغة بصرية مفضلة في مشاريع السكن والحدائق والتنسيق العمراني.
- إمكانيات لا نهاية لها من الألوان والملامس باختيار الحجارة المحلية
- مظهر طبيعي متزايد بالطحالب والنباتات مع الوقت
- للحدائق والمدرجات والحدائق العامة والتنظيم العمراني
- خيار وضع حجر طرفي من خشب/خرسانة في الأعلى
الارتفاع والوزن وتباعد الأعمدة الموصى به
| الارتفاع (مم) | الوزن (كغ/لوحة) | عرض اللوحة (مم) | تباعد الأعمدة الموصى به (مم) |
|---|---|---|---|
| 1030 | 28.0 | 1000 | 1000 |
| 1230 | 33.0 | 1000 | 1000 |
| 1430 | 38.0 | 1000 | 1000 |
| 1630 | 43.0 | 1000 | 1000 |
| 1830 | 48.0 | 1000 | 1000 |
| 2030 | 54.0 | 1000 | 1000 |
حماية مزدوجة بالجلفنة + PVC
- Galvaniz (doğal)#b8b8b8مجلفن فقط

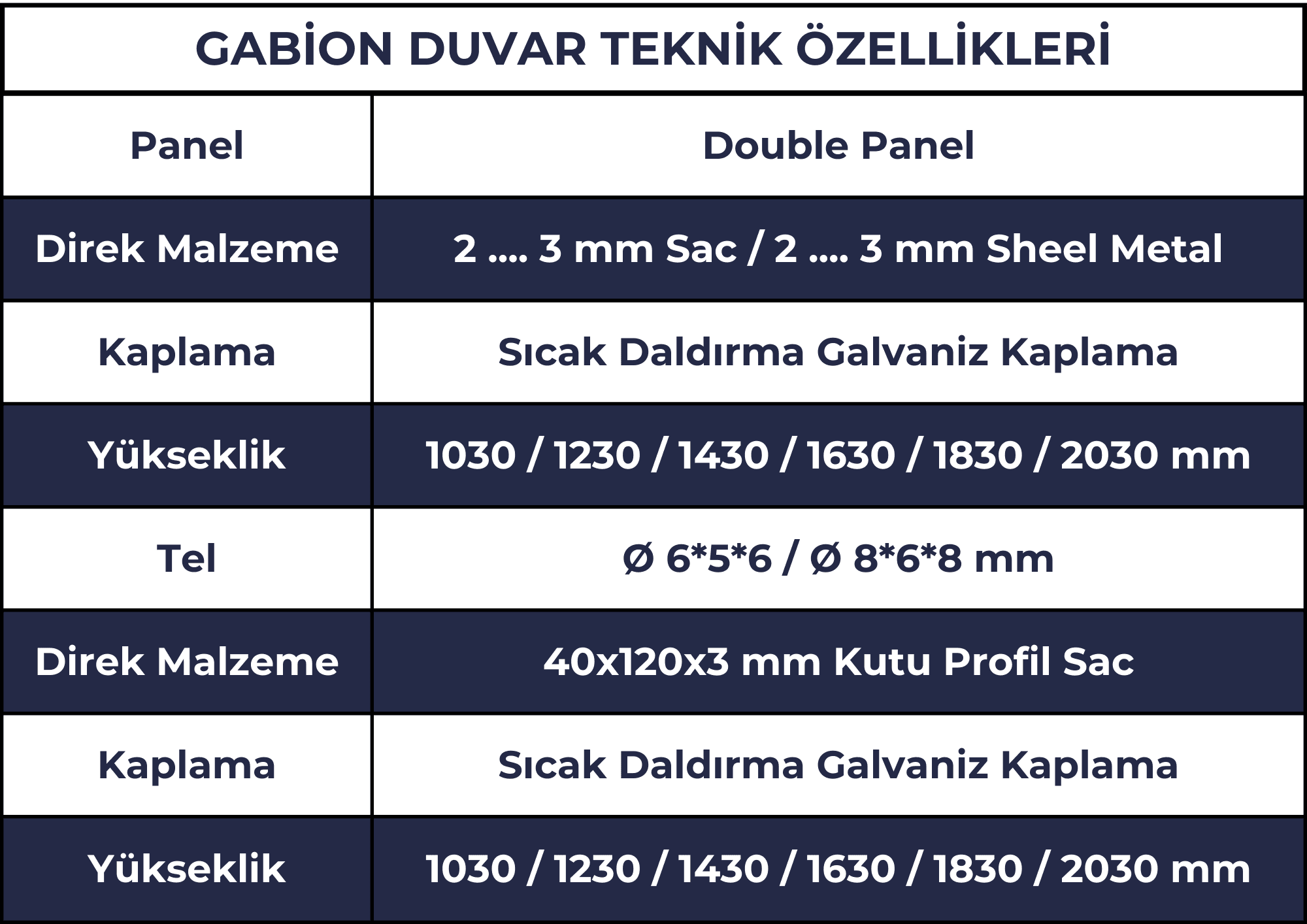

| Panel Tipi | Double Panel (çift yüzlü kafes) |
|---|---|
| Tel Çapı | Ø6×5×6 mm / Ø8×6×8 mm |
| Kaplama | Sıcak Daldırma Galvaniz (HDG) |
| Yükseklik | 1030 / 1230 / 1430 / 1630 / 1830 / 2030 mm |
| Direk | 40×120×3 mm kutu profil sac — sıcak daldırma galvaniz |
| Dolgu | Kırma taş, çakıl, granit, bazalt veya dekoratif taş (temin edilmez) |
ما هو جدار الغابيون؟
جدار الغابيون هو نظام جدار ثقيل الوزن يُشيَّد بملء أقفاص فولاذية مجلفنة بالحجارة أو الحصى أو الأحجار المكسرة. تعود كلمة "Gabion" إلى الإيطالية "gabbione" بمعنى القفص الكبير. هذا النظام المتوارث من الهندسة الرومانية القديمة اقترن بتقنية أسلاك الجلفنة الحديثة ليصبح أحد أكثر الحلول الموثوقة في تطبيقات التنسيق البيئي وجدران الاستناد وحدود المباني.
البنية التقنية
يشكّل القفص اللوحي المزدوج (شبكة ملحومة بوجهين) نواة النظام. أسلاك الربط الداخلية المثبتة بين اللوحتين المتوازيتين تمنح القفص ثباتاً بُعدياً. كتلة الحجارة المعبأة داخل القفص تُشكّل ثقل الجدار وتنقله إلى التربة.
- اللوحة: Double Panel — شبكة ملحومة بوجهين
- قطر الأسلاك: Ø6×5×6 mm أو Ø8×6×8 mm
- الطلاء: جلفنة بالغمس الساخن (EN ISO 1461) — طبقة جلفنة بسماكة 70–85 μm
- الارتفاع: 1030 / 1230 / 1430 / 1630 / 1830 / 2030 mm
- العمود: قطاع مجوف مستطيل 40×120×3 mm، جلفنة بالغمس الساخن
مزايا جدار الغابيون
- لا يتطلب أساسات: مرونته تُكيّفه مع حركات التربة؛ لا حاجة لأساس خرسانة صلبة.
- نفاذية للمياه: الفراغات بين الحجارة تُرشّح المياه؛ لا يتراكم ضغط هيدروستاتيكي وتعمل تصريفات المياه بلا عوائق.
- جمال طبيعي: الأقفاص المحشوة بالحجارة المحلية تنسجم مع النسيج البيئي المحيط، وتكتسب مع الوقت مظهراً أكثر طبيعية بفعل الطحالب والنباتات.
- عمر طويل: طلاء الجلفنة بالغمس الساخن يوفر مقاومة تآكل تتخطى 50 عاماً.
- تركيب سريع: الوحدات القياسية تُجمَّع في الموقع؛ لا خرسانة ولا فترات تصليد.
- صديق للبيئة: يمكن الحصول على مواد الحشو من المصادر المحلية مما يُقلل أعباء النقل والبصمة الكربونية إلى أدنى حد.
مجالات الاستخدام
- جدار استنادي على جوانب الطرق والأراضي الوعرة
- التحكم في تآكل التربة وتثبيت المنحدرات
- جدار حدودي للحدائق والفيلات والمجمعات السكنية
- تراسات تنسيق الحدائق وإدارة فوارق المستوى
- عنصر تنظيم في الحدائق ومناطق الترفيه
- حاجز ضوضاء وحاجب بصري
اختيار حجارة الحشو
يمكن ملء أقفاص الغابيون بأنواع حجارة مختلفة كالجرانيت والبازلت والحجر الجيري أو حصى الأنهار. يجب أن يكون حجم الحجارة أكبر من فتحة شبكة القفص (عادةً 100–200 mm). يحدد اختيار اللون والملمس والحجم الطابع الجمالي للجدار. لا تتولى Konak Tel Çit توريد حجارة الحشو؛ تُوفَّر من المحاجر أو الموردين المحليين.
لمشاريع جدران الاستناد وتطبيقات الغابيون الكبيرة، شاركونا ظروف الموقع وطول الجدار وارتفاعه، وسيقدم فريقنا الحسابات التقنية والأسعار خلال يوم العمل.
Ürün Kodu
PRD-0070
Gabion Duvar
جدار غابيون الشركة المصنّعة
يُصنع جدار غابيون مباشرةً لدى كوناك تل تشيت في مصنعها بأكساراي — من دون إسناد خارجي، بل إنتاجٌ داخلي من البداية إلى النهاية. يُنتَج السلك عالي الجلفنة (أو المطلي بـ PVC) على هيئة صندوق ملحوم نقطيًا؛ وتُفحَص الزوايا والوصلات وفق الحِمل.
ضمان الجودة: إنتاجٌ معتمد وفق ISO 9001 وISO 14001 وISO 45001 وCE؛ ويُفحَص في كل دفعة أبعاد الصندوق ومتانة اللحام/الوصلات والطلاء.
إنتاج مصنع متكامل في أكساراي منذ 1972
- تأسس
- 1972
- مواقع الإنتاج
- 2
- التصدير
- 80+ دولة
- الطاقة السنوية
- 60٬000 طن
- مساحة مغطاة
- 20٬000 م²
- الجودة
- ISO · CE · TSE
شحن في جميع أنحاء تركيا وتصدير إلى أكثر من 80 دولة
- لوحات لكل منصة15
- منصات لكل حاوية20
- مدة التسليم (أيام)7–15
- التصديرأكثر من 80 دولة
